PV Roof Kliploks: Padankan Profil, Pasang Betul

Honor Tenaga, pembekal profesional yang pakar dalamAksesori sistem pemasangan PV. Daripada kliplok bumbung kepada rel yang sepadan, kami menawarkan rangkaian lengkap penyelesaian sehenti. Kliplok kami meliputi jenis sudut, jahitan berdiri, trapezoid dan reka bentuk bersepadu terkini, serasi dengan hampir semua kepingan keluli berprofil arus perdana di pasaran, dengan penyesuaian bukan standard juga tersedia. Di bahagian rel, kami menyimpan rel aluminium berkekuatan tinggi dan penyambung keluli tahan karat dalam pelbagai spesifikasi untuk memenuhi keperluan beban dan rentang yang berbeza. Sama ada anda firma EPC, pemasang, atau orang yang benar-benar membayar bil – Xiamen Honor Energy memastikan anda dilindungi dengan produk yang kukuh dan sokongan yang pantas dan tanpa kerumitan.

Sekarang, mengenai kliplok bumbung: tugas utama mereka agak mudah - mereka menggigit pada rabung yang dinaikkan pada bumbung keluli dan menahan keseluruhan rel PV dan sistem panel. Mari kita pecahkan sedikit.
Mula-mula, mereka mengekalkan panel dengan kukuh di tempatnya. Itulah intinya – memastikan modul anda kekal dalam keadaan hujan, angin atau apa jua cuaca yang datang.
Kedua – dan ini adalah yang besar untuk bumbung jenis sudut dan jahitan berdiri – kliplok ini tidak memerlukan satu lubang gerudi. Tiada lubang bermakna tiada kebocoran. Anda mengekalkan kalis air asal bumbung itu utuh, iaitu apa yang anda inginkan apabila anda berurusan dengan bumbung kilang atau gudang. Ini menjadikannya sangat sesuai untuk bumbung industri atau gudang yang besar.

Meningkatkan rintangan angin – Sesetengah kliplok direka khusus sebagai jenis anti lif, memberikan kuasa pegangan tambahan terhadap daya angkat yang kuat semasa ribut.

Menampung profil rusuk yang berbeza – kliplok boleh dibuat tersuai agar sesuai dengan bentuk dan saiz tepat tulang rusuk kepingan keluli, memastikan kesesuaian yang rapat.
Di luar ini, kliplok juga digunakan dalam sistem kalis taufan, peranti anti gelongsor salji, dan juga untuk memasang panel aluminium hiasan pada bumbung.

Ciri-ciri Utama Kliplok Bumbung

Tiada kompromi tentang kalis air – Ini adalah titik jualan terbesar. Oleh kerana tiada lubang yang digerudi, membran kalis air asal kekal utuh. Kliplok jahitan berdiri, khususnya, menggigit terus pada tepi berkunci, hampir menghapuskan sebarang risiko kebocoran.



Pemasangan pantas – Banyak komponen boleh dipasang di kilang; di tapak, anda hanya klipkannya pada tempatnya dan ketatkan bolt. Ini menjimatkan masa dan tenaga kerja.
Ringan dan tahan kakisan – Kebanyakan kliplok diperbuat daripada aloi aluminium (cth., 6063-T5 atau 6005-T5) dengan kemasan permukaan beranod. Mereka menambah sedikit beban tambahan pada bumbung dan lulus ujian semburan garam selama 1000 jam atau lebih.



Tetapi ia juga mempunyai kelemahan – Walaupun tidak menembusi, kliplok tidak terikat secara kekal pada bumbung. Di bawah beban angin, salji, atau seismik jangka panjang, ia mungkin longgar atau tertanggal secara beransur-ansur. Oleh itu, pemeriksaan berkala adalah penting.
Kapasiti beban mesti diperiksa terlebih dahulu – Bumbung keluli berprofil mempunyai kapasiti galas beban yang terhad. Berat tambahan daripada sistem PV mestilah tidak melebihi beban reka bentuk asal. Amalan industri mencadangkan kira-kira 0.15 kN/m² untuk muatan baharu; sebenarnya, jumlah berat panel ditambah sistem pelekap biasanya berkisar antara 20 dan 35 kg setiap meter persegi. Sentiasa dapatkan lukisan struktur asal dan lakukan pengesahan beban sebelum pemasangan.

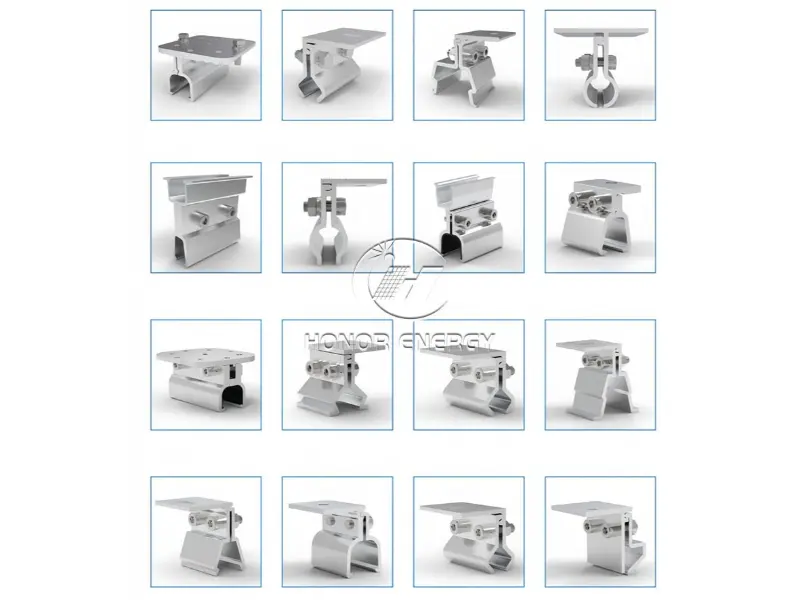

Jenis Utama Kliplok Bumbung

Pilihan kliplok bergantung sepenuhnya pada profil kepingan keluli. Bentuk rusuk yang berbeza memerlukan reka bentuk kliplok yang berbeza.

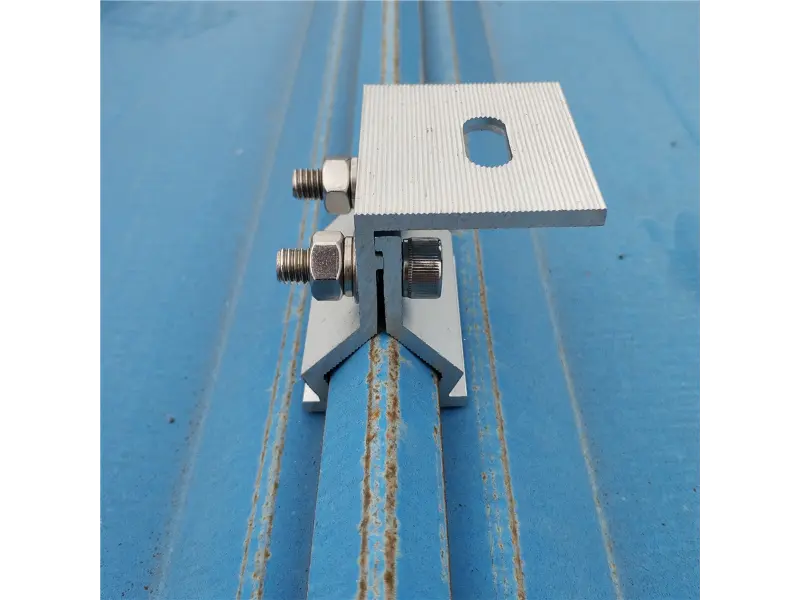

Kliplok jenis sudut

Profil bumbung yang sepadan: Kepingan keluli berprofil jenis sudut (model biasa: 470, 760, 820, dsb.).
Helaian jenis sudut datang dengan rusuk bersudut itu – ia adalah bentuk yang sesuai untuk kliplok untuk dipegang. Kliplok kami mempunyai rahang yang direka untuk menggigit tepat pada rusuk itu, dan bahagian yang terbaik? Anda tidak menebuk satu lubang pun melalui bumbung. Pemasangan adalah mudah: letakkan kliplok aluminium di atas rusuk dan ketatkan bolt.
Pada masa kini, kliplok jenis sudut bersepadu tersedia yang menghapuskan keperluan untuk pemasangan rel sama sekali - modul boleh dibetulkan terus ke kliplok, dengan ketara mengurangkan masa pemasangan.

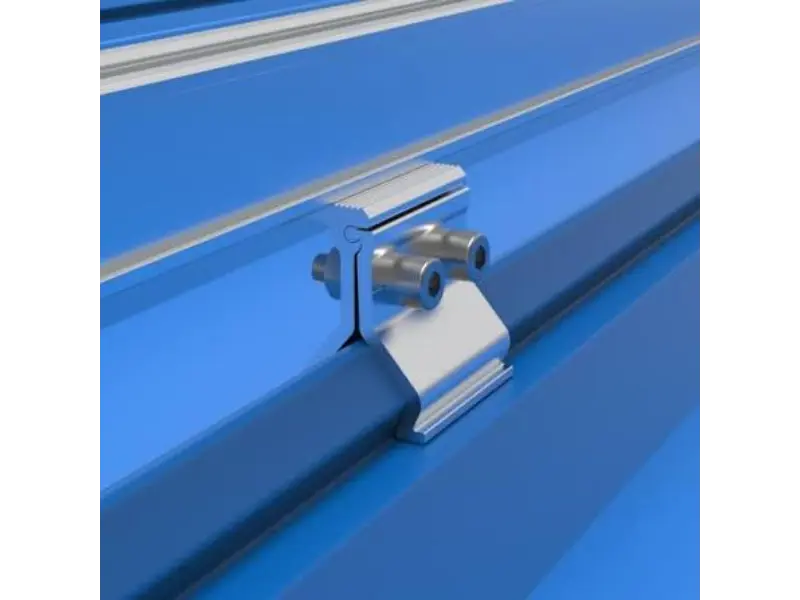

Kliplok Jahitan Berdiri

Profil bumbung yang sepadan: Kepingan keluli berprofil jahitan berdiri (model biasa: 400, 430, dsb.).
Tulang rusuk helaian ini dinaikkan secara menegak dan bersambung. kliplok hanya diikat pada jahitan menegak - sekali lagi, tiada penembusan diperlukan. Dalam projek dunia sebenar seperti loji PV atas bumbung semikonduktor Hefei BOE, kliplok jahitan berdiri yang direka khas telah digunakan untuk sistem pelekap.

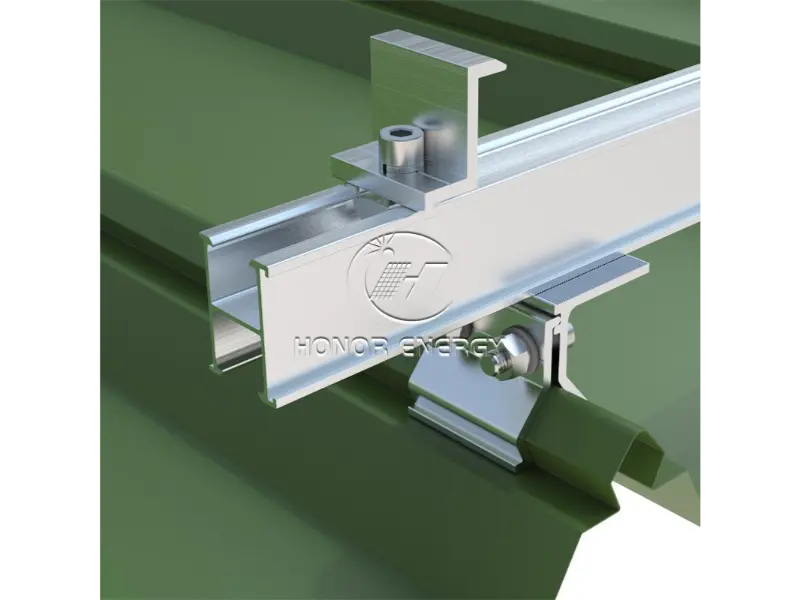

Kliplok trapezoid (jenis-T).

Profil bumbung yang sepadan: Kepingan keluli berprofil trapezoid.
Lembaran trapezoid mempunyai rusuk ringkas berbentuk trapezoid tanpa ciri penguncian kompleks jenis sudut atau jahitan berdiri. Tulang rusuk ini tidak memberikan titik kliploking yang boleh dipercayai; oleh itu, amalan standard semasa ialah menggunakan skru mengetuk sendiri yang menembusi kepingan keluli dan berlabuh ke dalam purlin di bawahnya.
Kelemahannya adalah jelas – penggerudian menembusi lapisan kalis air, mewujudkan kemungkinan laluan kebocoran. Untuk bumbung trapezoid, langkah kalis air tambahan adalah penting: pasangkan pad getah EPDM di antara kliplok dan kepingan keluli, dan sapukan pengedap silikon struktur tahan cuaca di sekeliling setiap lubang skru (yang boleh bertahan lebih 10 tahun). Pada tahun 2023, taufan di Nantong menumbangkan 12 projek PV - lebih daripada 60% daripada kegagalan dikesan kepada kakisan dan keretakan di titik penggerudian.



Kliplok bersepadu

Ini ialah reka bentuk yang lebih baharu yang menghapuskan rel pelekap. Kliplok dibentuk secara bersepadu sebagai sekeping tunggal, ringan dan kuat. Modul PV boleh dipasang terus pada kliplok, menjimatkan kos bahan dan meningkatkan kapasiti membawa beban.





Petua Pemilihan dan Pemasangan

Padankan jenis kliplok dengan profil bumbung – Kliplok jenis sudut tidak boleh digunakan pada helaian trapezoid dan kliplok jenis T tidak sesuai untuk profil lain. Tidak sepadan membawa kepada longgar dan kebocoran.
Jangan engkol bolt terlalu kuat – biasanya kami menyasarkan 20 hingga 30 N·m. Melebihi itu dan anda akan menghancurkan kepingan keluli, yang merosakkan kalis air.
Dan demi syurga, jangan melangkau sealant. Jurang kecil antara kliplok dan bumbung adalah tepat di mana air memasukinya, jadi isi dengan betul.
Juga, cuba elakkan bekerja pada hari hujan. Kelembapan membunuh kuasa melekat pengedap, dan itulah resipi untuk kebocoran di kemudian hari.

Perkara terakhir - ikuti pemeriksaan biasa. Berikan bolt dan pengedap sekali setiap enam bulan, dan sentiasa lakukan pusingan tambahan selepas ribut besar atau salji lebat.
Jangan biarkan saiz mereka menipu anda – kliploks melakukan kerja berat. Betulkan jenis dan pasangnya dengan baik, dan anda akan mempunyai sistem yang pantas, kalis bocor dan boleh dipercayai. Silap silap, dan anda akan membayarnya – generasi yang lebih rendah, kerosakan bumbung atau lebih teruk lagi, panel yang longgar. Caranya mudah: padankan kliplok anda dengan bumbung, ketatkannya dengan betul dan teruskan penyelenggaraan.
