Pengapit Pertengahan dan Pengapit Akhir

Sejujurnya—apabila orang bercakap tentang sistem pelekap PV, semua perhatian tertuju kepada rel, tiang, asas. Tetapi bahagian yang sebenarnya memegang panel solar di tempatnya ialah pengapit—pengapit pertengahan dan hujung clamp. Di Xiamen Honor Energy, kami telah berada dalam perniagaan ini cukup lama untuk mengetahui satu perkara: jika pengapit anda gagal, keseluruhan tatasusunan anda menghadapi masalah.

Apakah sebenarnya pengapit pertengahan dan pengapit hujung, dan mengapa anda memerlukan kedua-duanya?

Sejujurnya, mereka berdua melakukan tugas teras yang sama: menahan panel solar ke rel. Tetapi di mana mereka duduk membuat semua perbezaan. Pengapit pertengahan masuk di antara dua panel.

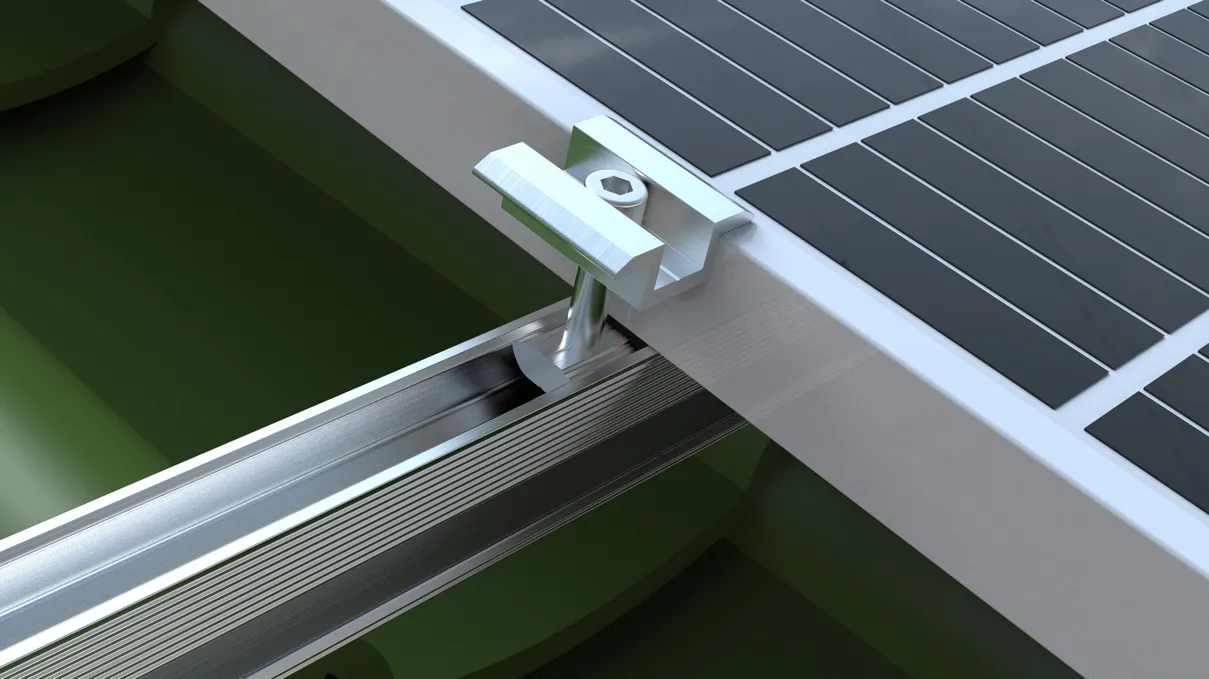

Bayangkan ini—anda mempunyai satu panel di sebelah kiri dan satu di sebelah kanan, dan pengapit pertengahan terletak betul-betul di celah, mencengkam tepi kedua-duanya pada masa yang sama. Ia mengekalkan jarak sekata, menghentikan panel daripada hanyut keluar dari penjajaran, dan mengunci semuanya rapat pada rel di bawahnya. Setiap panel memerlukan dua daripada ini—satu pada setiap sisi. Pengapit hujung ialah hujung buku. Mereka pergi pada awal dan akhir setiap baris, merebut hanya tepi luar panel pertama dan terakhir. Tugas mereka adalah untuk memastikan seluruh barisan daripada tergelincir ke tepi apabila angin melanda. Tanpa mereka, barisan panel itu perlahan-lahan akan longgar dari semasa ke semasa. Jadi secara ringkas: pengapit pertengahan disambungkan, dan penutup pengapit hujung. Gunakan kedua-duanya, atau tatasusunan anda tidak akan kekal bersama lama. Pengapit hujung (juga dipanggil pengapit sisi atau pengapit tepi) dipasang di tepi luar setiap baris panel. Setiap pengapit hujung hanya memegang satu tepi luar modul, bertindak sebagai "topi" untuk menghalang keseluruhan baris daripada beralih ke sisi di bawah angin kencang atau getaran. Pengapit hujung memerlukan reka bentuk yang lebih berhati-hati daripada pengapit pertengahan kerana ia hanya mencengkam satu panel—di bawah beban, ia cenderung berputar atau tergelincir dari bingkai jika tidak direka bentuk dengan betul. Secara ringkas: pengapit pertengahan mengendalikan sambungan antara panel, dan pengapit hujung mengendalikan tepi. Anda memerlukan kedua-duanya untuk menukar deretan panel individu menjadi satu struktur yang kukuh.

Spesifikasi

Serasi dengan Kebanyakan Panel di Pasaran Pengapit pertengahan dan pengapit hujung kami direka untuk keserasian maksimum. Modul PV arus perdana mempunyai ketebalan bingkai antara 30mm hingga 50mm, dan produk kami meliputi hampir kesemuanya. Saiz pengapit pertengahan standard (ketebalan modul): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Saiz pengapit hujung standard (ketinggian bingkai modul): 35mm / 40mm / 45mm / 50mm Panjang pengapit: Standard 40mm, 50mm, 60mm tersedia atas permintaan. Jarak panel (pengapit pertengahan): 20mm, 26mm, 28mm, dsb.. Kami juga menawarkan pengapit pertengahan boleh laras dan pengapit hujung boleh laras yang meliputi sama ada 30/34/38/42mm atau 35/40/45/50mm dalam satu model. Lebih sedikit SKU di gudang anda, kurang sakit kepala di tapak kerja.

Bahan dan Kemasan

Badan Aluminium, Pengapit Perkakasan Keluli Tahan Karat berada di luar rumah, terdedah kepada matahari, hujan dan perubahan suhu tahun demi tahun. Jika bahannya tidak betul, ia akan berkarat dalam masa tiga hingga lima tahun. Pengapit pertengahan dan pengapit hujung kami diperbuat daripada aloi aluminium 6063-T5 - gred aluminium yang paling terbukti dan digunakan secara meluas dalam industri pelekap PV. Ia menawarkan kekuatan tegangan tinggi, berat rendah, dan rintangan kakisan yang sangat baik, dengan hayat perkhidmatan 20-25 tahun dalam persekitaran luar. Rawatan permukaan dianodiskan – perak asli atau kemasan jernih, dengan ketebalan filem oksida 8-10 mikron. Filem nipis ini secara mendadak meningkatkan rintangan kakisan. Salutan anodis hitam atau elektroforetik juga tersedia untuk keperluan khas. Perkakasan adalah keluli tahan karat 304 atau 316 – bolt dan nat yang tidak akan berkarat semasa bahagian aluminium masih dalam keadaan baik. Pad anti-gelincir diperbuat daripada getah EPDM (monomer etilena propilena diena), diletakkan di antara pengapit dan bingkai modul. Pelapik ini mempunyai dua tujuan: ia meningkatkan geseran untuk mengelakkan pergerakan panel di bawah beban angin, dan ia melindungi daya pengapit untuk mengelakkan calar atau ubah bentuk bingkai aluminium. Getah EPDM adalah kalis UV dan tahan umur, berprestasi boleh dipercayai dari -40°C hingga 80°C.

Apakah Jenis Yang Kami Tawarkan?

Anda fikir pengapit pertengahan dan pengapit hujung adalah agak mudah – dan ia, kebanyakannya. Tetapi selama bertahun-tahun, kami telah belajar bahawa satu saiz pasti tidak sesuai untuk semua. Projek yang berbeza, panel yang berbeza, keadaan tapak yang berbeza - semuanya meminta sesuatu yang sedikit berbeza. Jadi inilah yang kami simpan dalam stok: Pengapit pertengahan standard - ini adalah kuda kerja anda. Ia sesuai dengan panel silikon kristal berbingkai konvensional, jenis yang anda lihat pada 90% projek di luar sana. Serasi dengan ketebalan modul dari 30mm hingga 50mm. Tiada yang mewah, hanya kukuh dan boleh dipercayai. Pengapit hujung standard – idea yang sama, tetapi untuk tepi luar. Julat ketebalan yang sama, pemasangan mudah yang sama. Mereka melakukan apa yang sepatutnya mereka lakukan dan mereka melakukannya dengan baik.

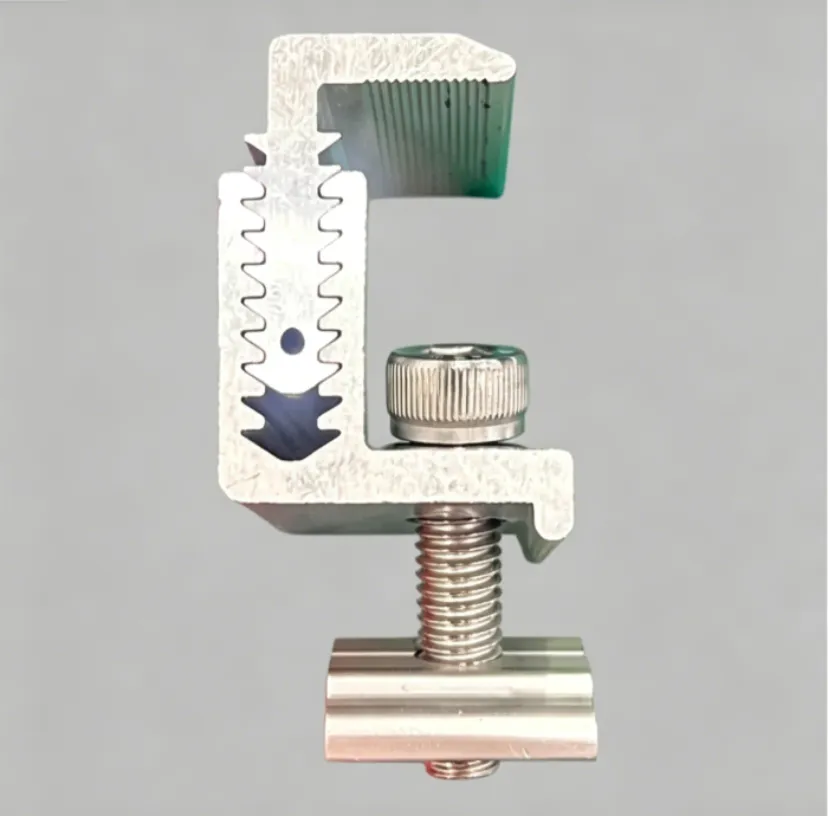

Pengapit pertengahan boleh laras

Di sinilah perkara menjadi bijak. Satu pengapit tunggal meliputi pelbagai ketebalan—sama ada 30/34/38/42 mm atau 35/40/45/50mm dalam satu model. Tiada lagi meneka ketebalan yang anda perlukan, tiada lagi stok empat bahagian berbeza untuk empat kerja berbeza. Dapatkan satu kotak dan anda dilindungi untuk kebanyakan senario. Pengapit hujung boleh laras—konsep boleh laras yang sama, tetapi untuk kedudukan tepi. Memberi anda fleksibiliti yang sama pada hujung baris anda. Pengapit pertengahan dan akhir filem nipis—ini adalah sedikit kepakaran. Modul filem nipis jauh lebih nipis daripada panel kristal standard—kita bercakap 5 hingga 7.7 mm. Pengapit biasa tidak akan mencengkamnya dengan betul. Jadi kami membuat yang khusus dengan profil rahang yang lebih sempit, direka khusus untuk memegang panel filem nipis dengan selamat tanpa merosakkan tepi. Itulah barisan kami. Jika anda memerlukan sesuatu di luar tawaran standard ini—ketebalan bukan standard, panjang tertentu, kemasan tertentu—kami juga boleh melakukan larian tersuai.

Pemasangan

Mudah, Cepat, Tiada Penggerudian Diperlukan Pemasangan pengapit adalah mudah—tiada penggerudian ke dalam panel itu sendiri. Prosedur standard: lekapkan rel (saluran U, saluran C atau rel aluminium) pada struktur sokongan, letakkan panel PV di atas, letakkan pengapit tengah di antara panel bersebelahan dan pengapit hujung di tepi luar, kemudian ketatkan bolt. Setiap modul memerlukan dua pengapit pertengahan, dan setiap baris memerlukan dua pengapit hujung. Tork pengetatan yang disyorkan ialah 8-15 N·m, bergantung pada ketebalan modul dan keadaan tapak. Terlalu longgar, dan panel akan beralih mengikut angin; terlalu ketat, dan anda berisiko merosakkan bingkai modul. Cadangan tork terperinci disertakan dengan setiap penghantaran.

Aplikasi

Dari atas bumbung ke pelekap tanah, carport ke pengapit pertengahan BIPV dan pengapit hujung digunakan dalam hampir setiap jenis pemasangan PV. PV atas bumbung teragih: Bumbung keluli beralun, bumbung konkrit rata, bumbung bercerun berjubin—mengapit panel selamat pada rel. Ladang suria yang dipasang di tanah: Berpuluh-puluh ribu panel disambungkan panel demi panel dengan pengapit pertengahan dan hujung. Bagaimana pula dengan carport? Cerita yang sama—panel dipasang pada struktur carport, dan pengapit melakukan perkara yang selalu mereka lakukan: tahan semuanya dengan kuat.

BIPV agak berbeza kerana panel sebenarnya adalah sebahagian daripada bangunan itu sendiri. Tetapi rasa apa? Anda masih memerlukan pengapit. Mereka bukan pilihan.

Dan sejujurnya, ia tidak begitu penting jika anda menggunakan modul kaca tunggal atau dua kaca, rata atau condong—pengapit tengah dan pengapit hujung ialah gam yang memastikan keseluruhan susunan tidak hancur. Tanpa mereka, anda tidak mempunyai apa-apa selain timbunan panel longgar.

Mengapa Memilih Produk Kami?

Kami tidak akan menutupnya—Xiamen Honor Energy telah berada dalam perniagaan pemasangan PV selama bertahun-tahun. Kami tahu dengan tepat di mana masalah berlaku dalam pemasangan solar. Pengapit mungkin kecil, tetapi ia gagal lebih kerap daripada jangkaan orang. Skru longgar, getah usang, salutan anod yang haus—mana-mana satu daripada butiran ini boleh menjejaskan keselamatan keseluruhan tatasusunan. Itulah sebabnya kami tidak mengambil bahagian pada bahan: aluminium 6063-T5, keluli tahan karat 304 dan getah EPDM—semua penyelesaian terbukti dan standard industri. Anodising yang betul bermakna 20 tahun perkhidmatan luar tanpa masalah. Spesifikasi kami merangkumi sebahagian besar panel di pasaran – ketebalan 30mm hingga 50mm, pada asasnya semuanya dilindungi. Dan jika anda memerlukan saiz tersuai, kami juga boleh melakukannya. Pengapit adalah kecil. Tetapi jangan memandang rendah mereka. Jika anda memerlukan pengapit yang boleh dipercayai yang tidak akan mengecewakan anda, hubungi.
