Pengapit Hujung Suria

Komponen tetap: Melalui penyelarasan badan pengapit dan bolt, hujung modul fotovoltaik dikunci dengan kukuh pada rel panduan sokongan, mengimbangi berat sendiri modul dan beban luaran (seperti angin dan salji, tekanan angin).

Perlindungan penimbal: Beberapa pengapit hujung dilengkapi dengan gasket getah atau silikon di dalam, yang boleh mengurangkan geseran langsung antara bingkai komponen dan badan pengapit logam, menghalang bingkai daripada tercalar, dan pada masa yang sama mengurangkan tekanan pengembangan terma dan penguncupan yang disebabkan oleh perubahan suhu.

Penyesuaian dan pelarasan: Spesifikasi berbeza pengapit hujung panel solar boleh disesuaikan dengan modul fotovoltaik dengan ketebalan yang berbeza (biasanya 20-50mm) dan jenis bingkai yang berbeza (seperti aloi aluminium, plastik bertetulang gentian kaca), memenuhi keperluan pemasangan yang pelbagai.

Pengapit rel hujung digunakan secara meluas dalam senario seperti stesen janakuasa fotovoltaik yang dipasang di tanah, sistem fotovoltaik teragih atas bumbung, dan dinding tirai fotovoltaik. Ia amat sesuai untuk struktur pemasangan rata atau condong di mana bahagian sisi komponen perlu diperbaiki. Ia adalah komponen penetapan tambahan yang sangat diperlukan dalam sistem sokongan fotovoltaik.

Pengapit akhir dibahagikan kepada empat jenis:

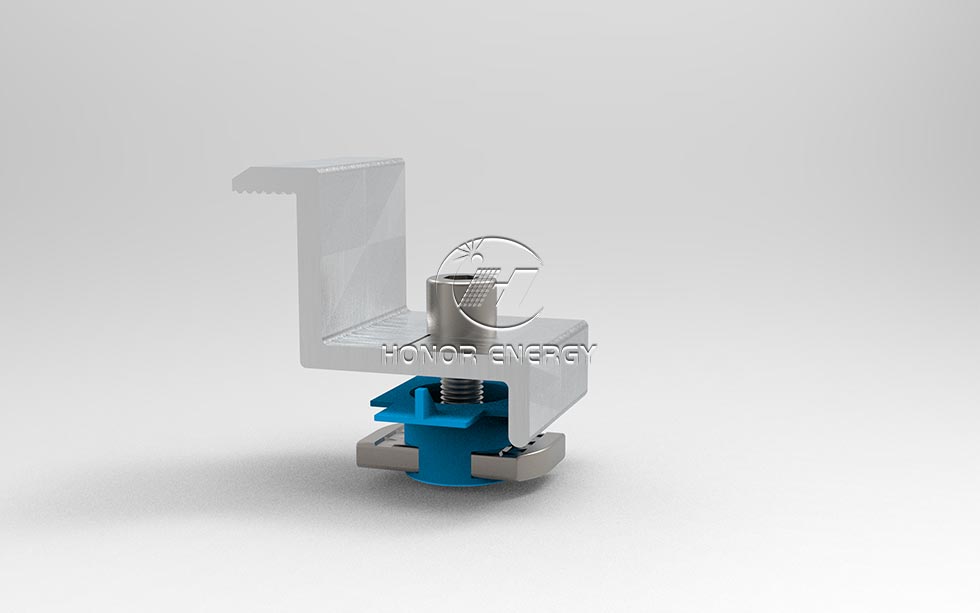

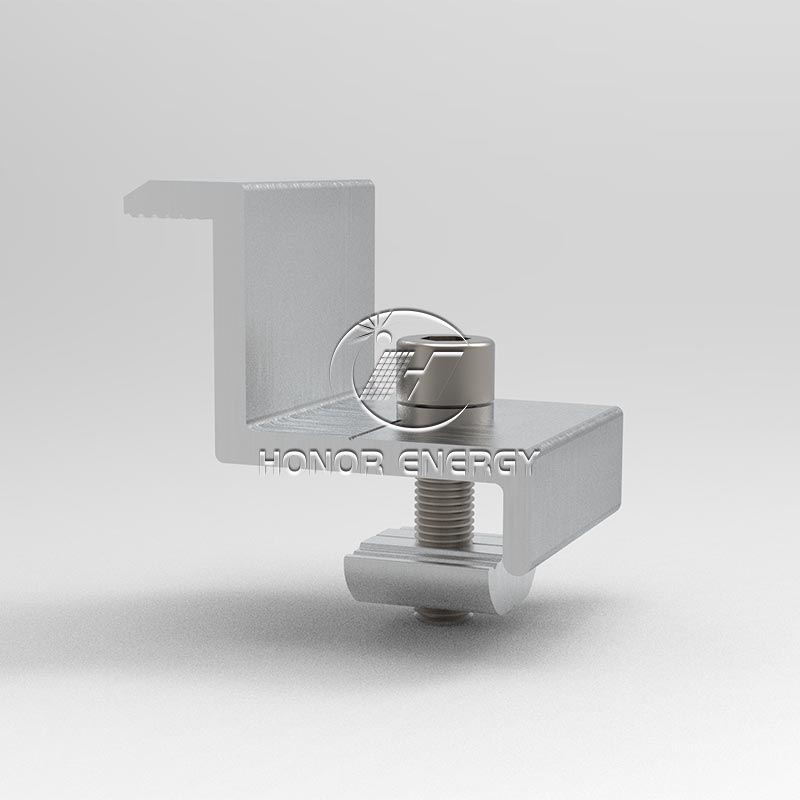

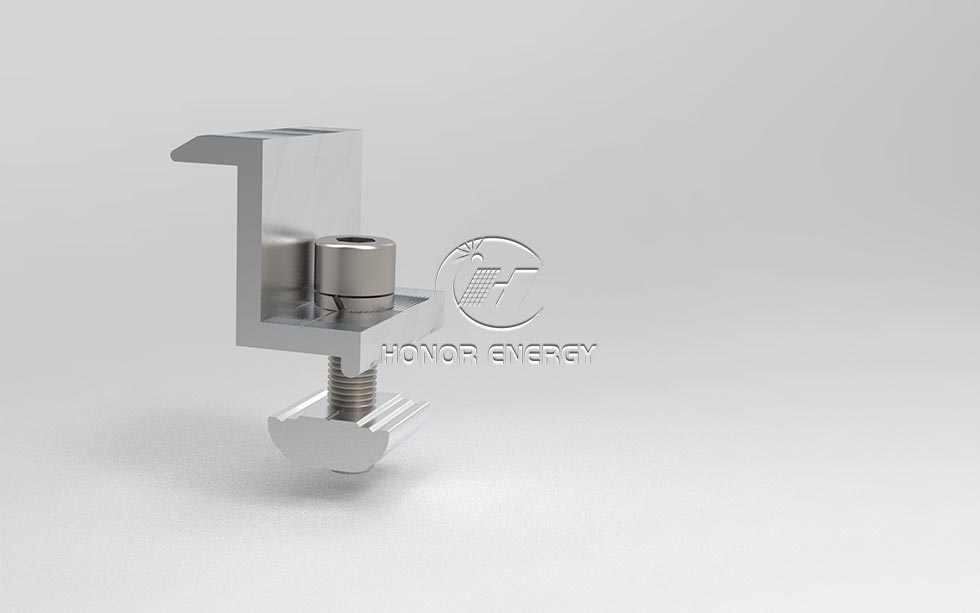

1.Pengapit hujung biasa：Pelarasan bolt disesuaikan dengan komponen berbilang ketebalan, bertindak balas secara fleksibel kepada perbezaan spesifikasi.

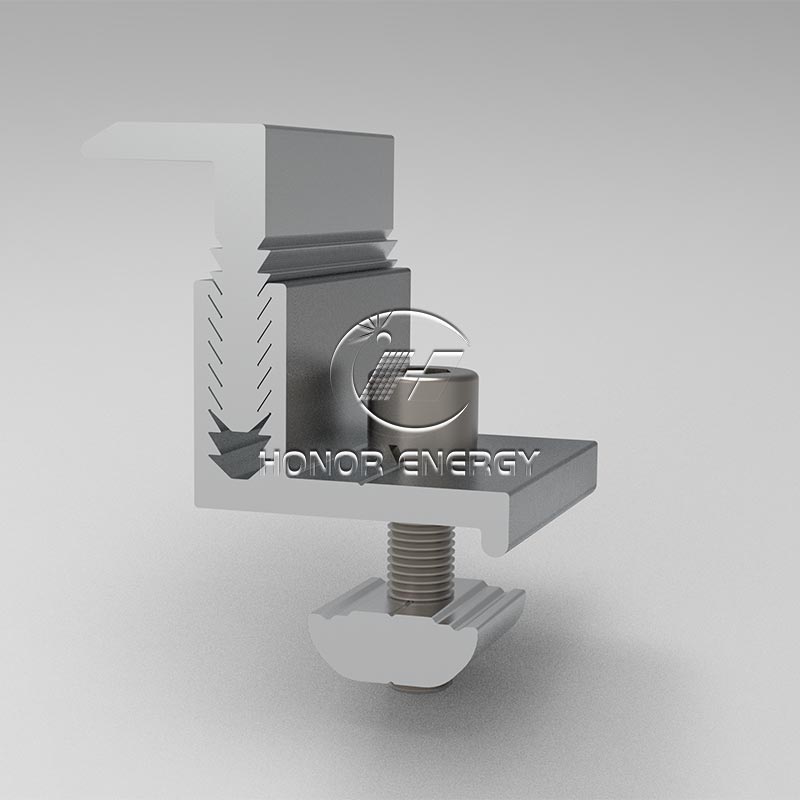

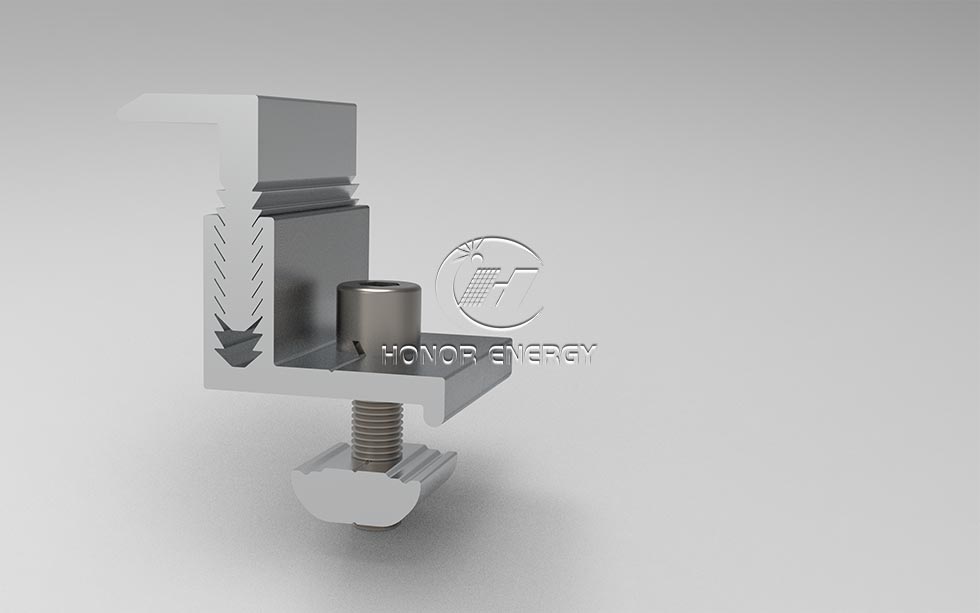

2. Pengapit hujung boleh laras: Pelarasan bolt disesuaikan dengan komponen berbilang ketebalan, bertindak balas secara fleksibel kepada perbezaan spesifikasi.

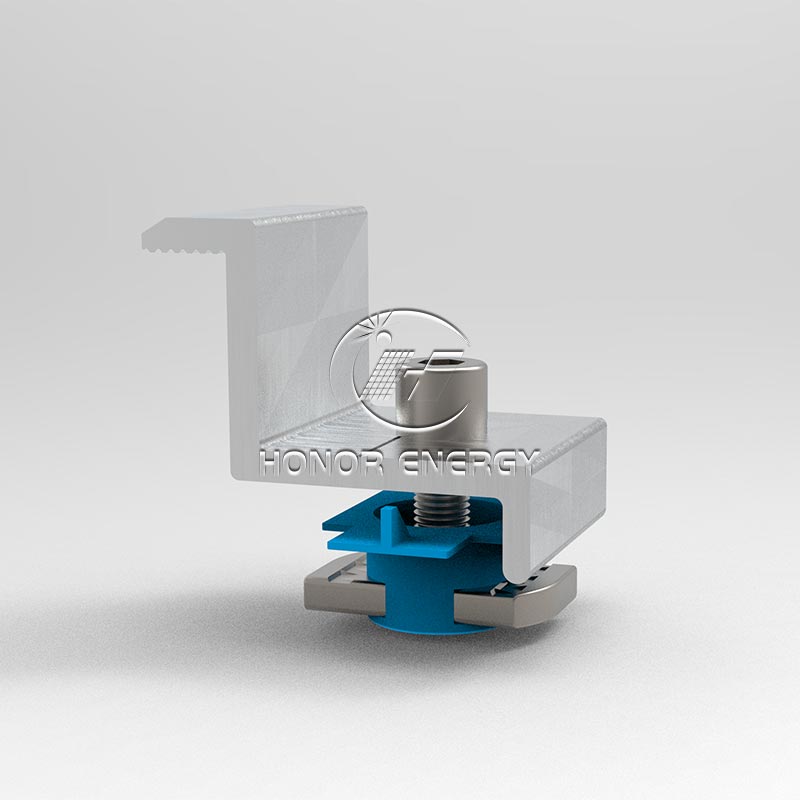

3. Pengapit hujung sayap plastik：Dengan bebibir plastik dan gasket, ia tahan calar, mengurangkan tekanan dan melindungi bingkai.

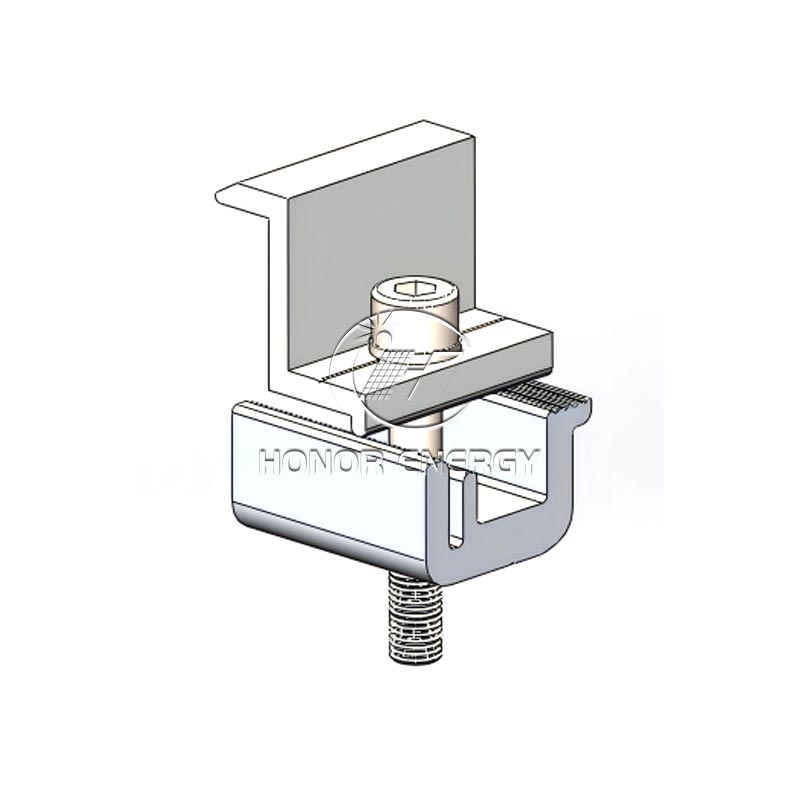

4. Pengapit hujung pantas: Reka bentuk snap-on/slot membolehkan pemasangan pantas tanpa alat dan mempercepatkan pembinaan berskala besar.

kelebihan

1. Rangkaian penuh model yang dilindungi: boleh laras, standard, sayap plastik dan model pantas semuanya tersedia, serasi dengan komponen antara 20 hingga 55mm, memenuhi semua keperluan untuk rintangan calar dan pemasangan pantas.
2. Butiran mata bonus: Model sayap plastik mempunyai bingkai pelindung penimbal berganda, model boleh laras ditala dengan tepat, model hitam mempunyai gabungan pemandangan matte, dan snap-on pemasangan pantas telah diuji untuk ketahanan selepas 100,000 kitaran.
3. Jaminan ketenangan fikiran: Pensijilan IEC + waranti 12 tahun, pembelian pukal dengan kerugian rendah dan ketenangan fikiran

Arahan Pemasangan

Sebelum pemasangan

Periksa sama ada model sepadan dengan ketebalan pengapit hujung solar (20-55mm), dan bersihkan kesan minyak dan habuk pada permukaan pemasangan.

Prosedur pemasangan

Kedudukan: Pusatkan badan pengapit di antara sisi komponen dan rel panduan, dan selaraskan tepi.
Pra penetapan: Ketatkan bolt secara manual untuk menggunakan daya ringan dan meratakan komponen.
Mengetatkan: Gunakan sepana tork untuk mengetatkan pada 8-12N · m untuk memastikan muat ketat tanpa sebarang kelonggaran.

Nota Edisi Khas

Pengapit hujung sayap plastik: Bebibir plastik mestilah sejajar sepenuhnya dengan tepi komponen.
Pengapit hujung pantas: Selepas menolak ke dalam slot kad, tekan gancu sehingga ia terkunci dengan "klik", dan kemudian tolak perlahan-lahan sehingga tiada anjakan.
