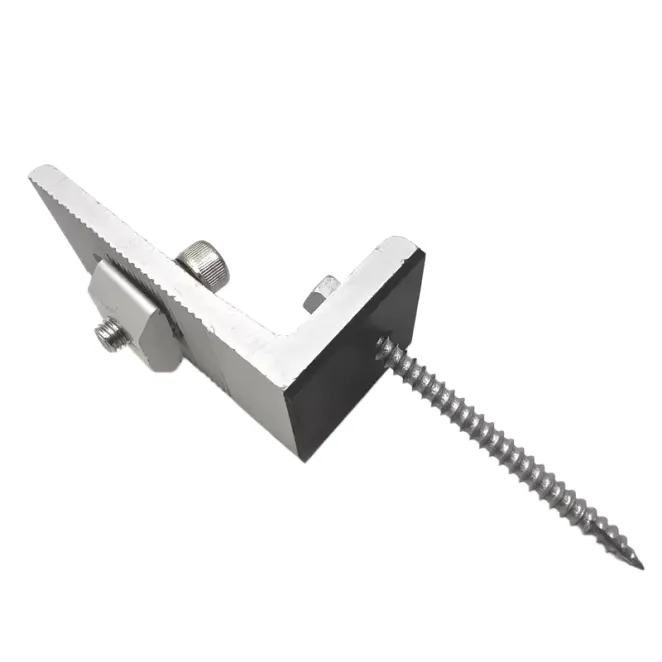

L-Foot Pemasangan Solar

Kami telah berkecimpung dalam perniagaan pemasangan solar selama bertahun-tahun, dan di sini di Xiamen Honor Energy. Permukaan Solar Mounting L-Foot dirawat dengan anodisasi untuk meningkatkan rintangan pengoksidaan dan ketahanan luar. Dengan struktur berbentuk L yang padat, kaki PV L menyediakan sambungan yang stabil antara rel solar dan struktur sokongan. Ia serasi dengan rel pelekap solar biasa, termasuk profil 41×41 mm dan 41×62 mm, dan digunakan secara meluas dalam sistem bumbung logam, pemasangan bumbung konkrit, dan struktur pelekap solar yang dipasang di tanah.

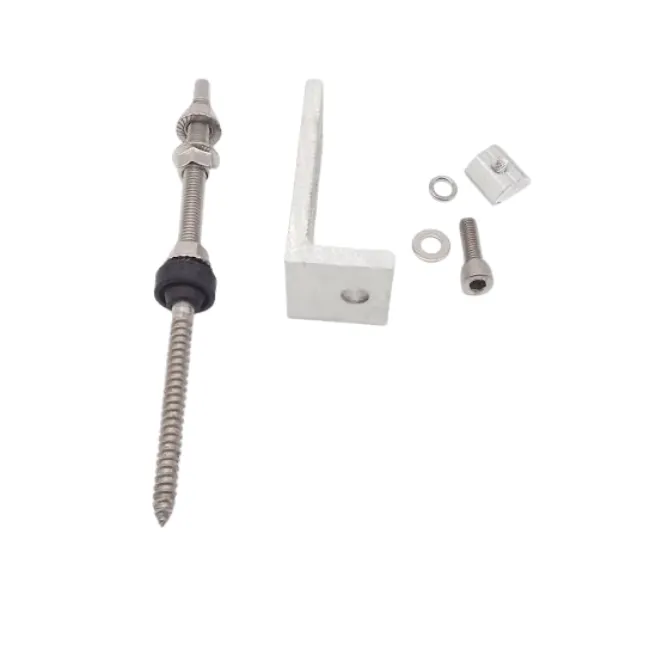

Pemasangan Solar L Struktur Kaki

Kaki PV L ialah pendakap sudut kanan yang digunakan dalam sistem pelekap solar untuk menyambungkan rel fotovoltaik dengan struktur sokongan. Ia memindahkan beban mekanikal dari modul solar dan rel ke bumbung atau asas.

Laluan beban biasa ialah:

Modul Suria → Rel → Kaki L → Struktur / Asas Bumbung

Tapak mendatar dipasang pada permukaan sokongan, manakala bahagian menegak bersambung dengan rel suria melalui bolt. Reka bentuk berlubang membolehkan pelarasan kedudukan semasa pemasangan, menambah baik penjajaran rel dan keserasian dengan keadaan bumbung yang berbeza.

Rawatan Bahan dan Permukaan

6005-T5 Aloi Aluminium

Kaki L pemasangan solar terutamanya dihasilkan daripada aloi aluminium 6005-T5, yang menawarkan keseimbangan kekuatan, reka bentuk ringan dan rintangan kakisan.

Permukaan anod membentuk lapisan oksida pelindung yang meningkatkan ketahanan terhadap kelembapan, pengoksidaan dan pendedahan alam sekitar luar. Untuk aplikasi dalam persekitaran pantai atau sangat menghakis, alternatif keluli tahan karat boleh dipilih mengikut keperluan projek.

Ciri-ciri Produk

Reka Bentuk Sambungan Boleh Laras

Reka bentuk slot bersepadu membolehkan kedudukan fleksibel antara kaki L dan rel suria, membantu mengekalkan penjajaran merentas struktur pelekap yang berbeza.

Pembinaan Aluminium Ringan

Struktur aloi aluminium mengurangkan berat komponen sambil mengekalkan kekuatan mekanikal yang diperlukan untuk aplikasi pemasangan fotovoltaik. Ini menjadikannya sesuai untuk projek solar berskala besar di mana berat komponen dan kecekapan pemasangan adalah pertimbangan penting.

Keserasian Rel

Kaki L pemasangan solar serasi dengan profil rel PV yang biasa digunakan, termasuk:

· 41×41 mm rel aluminium

· 41×62 mm rel aluminium

· Sistem rel tersuai

Ciri-ciri Prestasi

Sokongan Beban Struktur

Prestasi beban kaki L pemasangan solar bergantung pada gred bahan, ketebalan, dimensi, kaedah penetapan dan reka bentuk sistem.

Sistem pelekap PV biasa menggunakan kaki L direka untuk aplikasi dengan kelajuan angin sehingga 60 m/s dan beban salji sekitar 1.4-1.5 kN/m². Prestasi sebenar bergantung pada pengiraan struktur khusus projek dan keadaan persekitaran.

Rintangan Kakisan

Gabungan pengikat aluminium dan keluli tahan karat beranod memberikan rintangan kakisan untuk aplikasi fotovoltaik luar jangka panjang. Pemilihan bahan yang betul membantu mengurangkan risiko kakisan yang disebabkan oleh pendedahan alam sekitar dan isu keserasian logam.

Proses Pengilangan

Kaki L pemasangan solar dihasilkan melalui proses termasuk pengecapan, pemprosesan penyemperitan dan pemesinan CNC.

Untuk pengeluaran volum tinggi standard, pengecapan menyediakan dimensi yang konsisten dan pembuatan yang cekap. Pemesinan CNC digunakan untuk reka bentuk tersuai, dimensi khas, dan keperluan volum rendah.

Kualiti pembuatan memberi tumpuan kepada:

· Ketepatan dimensi

· Ketepatan slot dan lubang

· Konsistensi rawatan permukaan

· Integriti struktur

Proses anodisasi meningkatkan prestasi permukaan komponen aluminium dengan meningkatkan kekerasan, rintangan kakisan dan rintangan cuaca.

Aplikasi

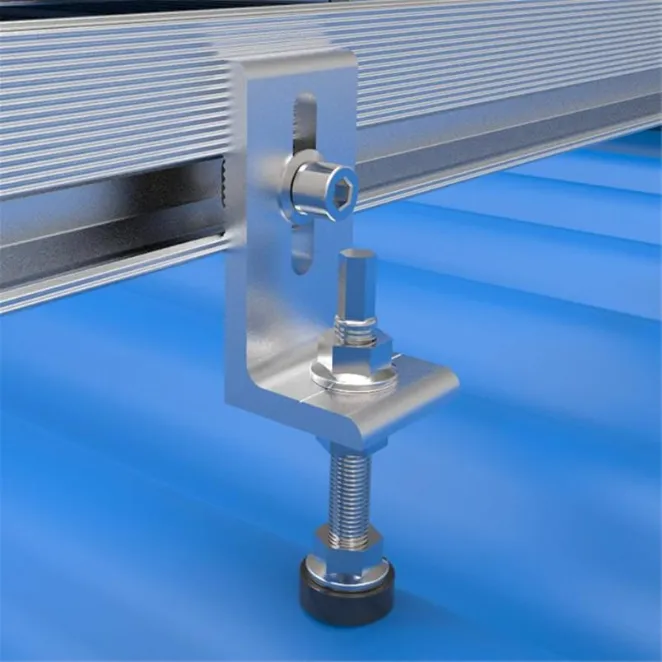

Sistem Suria Bumbung Logam

Kaki L pemasangan solar digunakan secara meluas pada bumbung logam trapezoid dan beralun. Struktur padatnya membolehkan rel PV disambungkan terus ke struktur sokongan bumbung menggunakan pengikat yang sesuai.

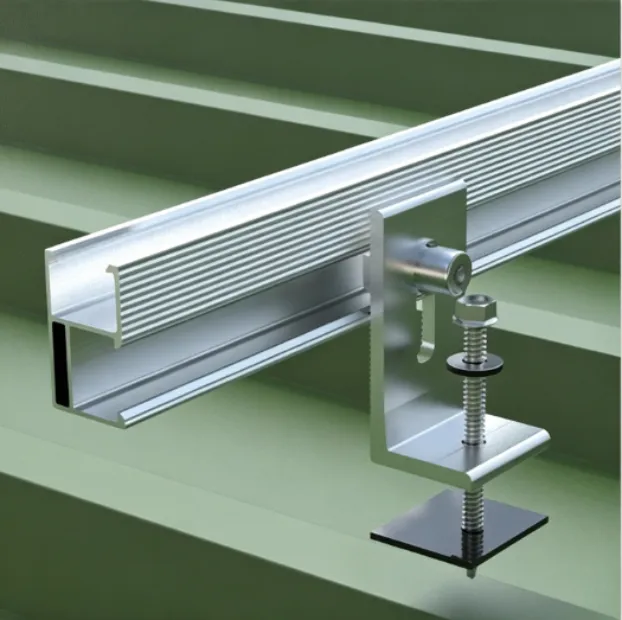

Sistem Bumbung Jahitan Berdiri

Untuk bumbung jahitan berdiri, kaki L boleh digabungkan dengan pengapit bumbung untuk menyediakan sambungan rel tanpa terus menembusi permukaan bumbung.

Sistem Bumbung Konkrit

Pada bumbung konkrit, kaki L boleh dipasang dengan tapak pelekap atau penambat yang sesuai untuk menyambungkan rel PV dan menyokong modul solar.

Struktur Suria yang Dipasang di Tanah

L-Foot Pemasangan Solar juga boleh digunakan dalam sistem suria yang dipasang di tanah di mana sambungan rel boleh laras dan komponen pelekap padat diperlukan.

Cara Memilih L-Feet Pemasangan Solar

Pemilihan Bahan

Untuk aplikasi fotovoltaik standard, aloi aluminium 6005-T5 dengan rawatan anod biasanya dipilih kerana nisbah kekuatan kepada berat dan rintangan kakisannya.

Untuk kawasan pantai, persekitaran perindustrian, atau lokasi dengan pendedahan kakisan yang lebih tinggi, keluli tahan karat atau bahan tahan kakisan lain boleh dipilih.

Pemilihan Ketebalan

Ketebalan akhir hendaklah dipilih mengikut keperluan beban sistem, keadaan bumbung, dan reka bentuk pelekap.

Pemilihan Dimensi

Dimensi kaki L hendaklah sepadan dengan sistem rel suria dan struktur pemasangan. Parameter penting termasuk saiz asas, ketinggian menegak, kedudukan slot dan reka bentuk lubang pelekap.

Dimensi tersuai boleh dibangunkan mengikut struktur pelekap solar yang berbeza.

Panduan Pemilihan Pantas

Soalan Lazim

S1. Apakah kaki L pemasangan solar?

Kaki L pemasangan solar ialah pendakap aluminium berbentuk L yang digunakan untuk menyambungkan rel PV dengan struktur bumbung atau asas pelekap. Ia berfungsi sebagai komponen sambungan utama dalam sistem pelekap solar.

S2. Apakah bahan yang digunakan untuk kaki PV L?

Kebanyakan kaki PV L diperbuat daripada aloi aluminium 6005-T5 kerana kekuatan mekanikal, sifat ringan dan rintangan kakisannya.

S3. Di manakah kaki L digunakan?

L-foot Pemasangan Solar biasanya digunakan dalam sistem bumbung logam, pemasangan solar bumbung konkrit, struktur PV yang dipasang di tanah dan projek fotovoltaik komersial.

S4. Bolehkah kaki L pemasangan solar disesuaikan?

ya. Dimensi, ketebalan, reka bentuk slot, rawatan permukaan dan kaedah sambungan boleh disesuaikan mengikut struktur pelekap solar yang berbeza.

S5. Apakah jangka hayat perkhidmatan kaki aluminium L?

Apabila dipilih dengan betul dengan bahan yang sesuai, rawatan permukaan dan komponen pelekap yang serasi, kaki L aluminium anod boleh memenuhi keperluan operasi jangka panjang sistem fotovoltaik.

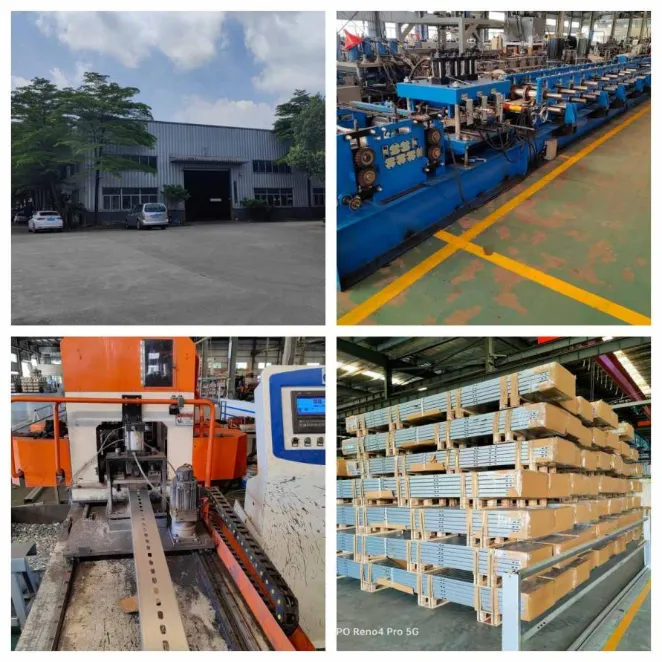

Kilang & Kawalan Kualiti

Xiamen Honor Energy menghasilkan aksesori pelekap solar melalui proses pembuatan terkawal, termasuk pemeriksaan bahan mentah, pembentukan atau pemesinan, rawatan permukaan dan pengesahan kualiti akhir.

Kawalan kualiti memfokuskan pada ketekalan bahan, ketepatan dimensi, kualiti rawatan permukaan dan prestasi produk.

Pilihan pembungkusan termasuk mengeksport palet kayu dan palet keluli untuk melindungi komponen semasa pengangkutan.

Pensijilan

Xiamen Honor Energy mengikut piawaian pengurusan kualiti untuk pengeluaran komponen pemasangan solar, termasuk:

· Sistem Pengurusan Kualiti ISO 9001

· Keperluan pematuhan berkaitan CE

· Rujukan standard JIS
